KH 1.9.011-S

Применение воздух/воздух

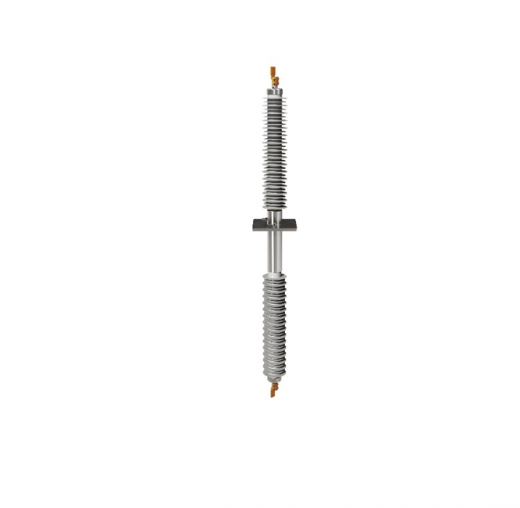

Ввод BRIL-S – это линейный ввод, состоящий из RIP-остова, полимерной изоляции и заполненный сухим изоляционным материалом.
Вводы BRIL-S могут быть поставлены на замену ранее установленных вводов, в т.ч. других производителей или для новых проектов.
Соответствуют российским стандартам.

Основные параметры оборудования:

	BRIL-S-90-110-550/1250
Габаритный чертеж	KH 1.9.011-S
Тип внутренней изоляции	RIP
Тип внешней изоляции	Полимер
Класс напряжения, кВ	110
Наибольшее рабочее напряжение, кВ	135
Максимальное фазное напряжение, кВ	78
Напряжение грозового испытательного импульса 1.2/50 мкс, кВ	550
Испытательное напряжение 1 мин. промышленной частоты 50 Гц в сухом состоянии/под дождем, кВ	265/230
Номинальный ток, А	1250
Ток термической стойкости Ith, кА	31
Ток динамической стойкости Id, кА	78
Интенсивность частичных разрядов при 2*Uф, пКл, не более	2
Температура окружающей среды	-60ºС... +55ºС
Предельный угол установки к вертикали	0º ... 90º
Испытательная консольная нагрузка 1 мин., Н	3150
Сейсмическая устойчивость по шкале MSK-64, балл	9
Является аналогом вводов:
