Применение масло/воздух

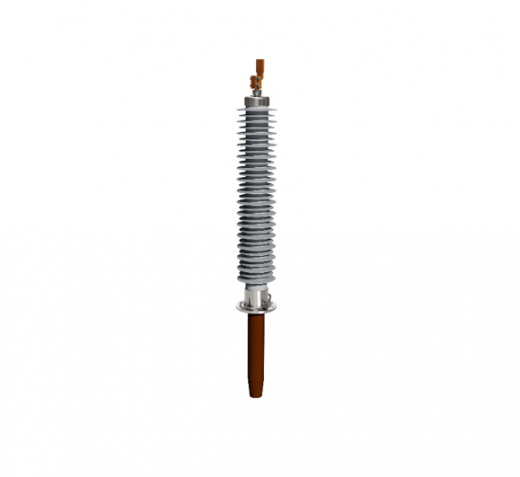

Вводы типа BRIT(S), это трансформаторные вводы, состоящие из RIP-остова,полимерной внешней изоляции и заполненные сухим изоляционным материалом.Вводы BRIT(S), могут быть поставлены на замену ранее установленных вводов в силовых трансформаторах, в т.ч. других производителей или для установки в новые силовые трансформаторы. Соответствуют российским стандартам.
Основные параметры
Класс напряжения: 35 кВ
Номинальный ток: 1000 А
Тип внутренней изоляции: RIP (Resin Impregnated Paper/Бумага пропитанная смолой)
Номинальный ток: 1000 А
Тип внутренней изоляции: RIP (Resin Impregnated Paper/Бумага пропитанная смолой)
Технические характеристики
| BRIT-S-90-110-550/800 | |
| Габаритный чертеж | KH 1.9.009-TS |
| Тип внутренней изоляции | RIP |
| Тип внешней изоляции | Полимер |
| Класс напряжения, кВ | 35 |
| Наибольшее рабочее напряжение, кВ | 40,5 |
| Максимальное фазное напряжение, кВ | 23 |
| Напряжение грозового испытательного импульса 1.2/50 мкс, кВ | 200 |
| Испытательное напряжение 1 мин. промышленной частоты 50 Гц в сухом состоянии/под дождем, кВ | 100/85 |
| Номинальный ток, А | 1000 |
| Ток термической стойкости Ith, кА | 25 |
| Ток динамической стойкости Id, кА | 62,5 |
| Интенсивность частичных разрядов при 2*Uф, пКл, не более | 2 |
| Полная длина пути утечки, мм, не менее | 1351 |
| Разрядное расстояние, мм | 444 |
| Температура окружающей среды | -60ºС... +55ºС |
| Предельный угол установки к вертикали | 0º ... 90º |
| Испытательная консольная нагрузка 1 мин., Н | 1250 |
| Сейсмическая устойчивость по шкале MSK-64, балл | 9 |
| Является аналогом вводов: | |
| Допускается написание номера чертежа в следующей интерпретации: |
(английской) KH1.9.009TS, KH1.9.009-TS, KH 1.9.009-TS, KH 1.9.009TS, KH19009TS, KH1.9009TS, KH19.009TS, KH19009-TS, KH1.9009-TS (русской) КН 1.9.009ТS, КН1.9.009ТS, КН1.9.009-ТS, КН19009ТS, КН19009-ТS, КН1.9009-ТS, КН1.9.009ТS, КН 19.009ТS, КН 19.009-ТS |
