KH 1.9.020

Заказать

Фарфор: KH 1.9.020

KH 1.9.020

Применение масло/воздух

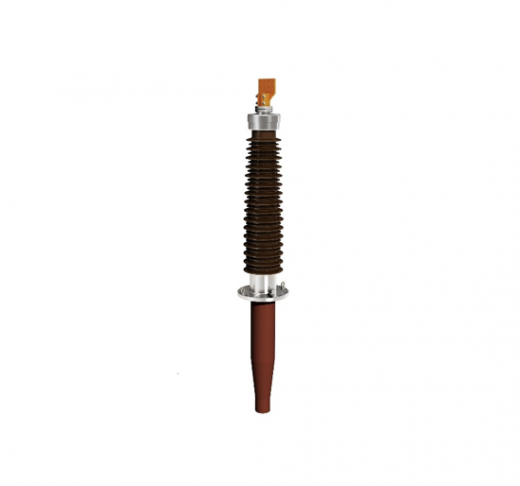

Вводы типа BRIT – это трансформаторные вводы, состоящий из RIP-остова, фарфоровой изоляции и заполненный сухим изоляционным материалом.
Вводы BRIT могут быть поставлены на замену ранее установленных вводов на силовых трансформаторах, в т.ч. других производителей или для установки на новые силовые трансформаторы. Соответствуют российским стандартам.

Основные параметры оборудования

Класс напряжения: 150 кВ
Номинальный ток: 800 А
Тип внутренней изоляции: RIP (Resin Impregnated Paper/Бумага пропитанная смолой)

Технические характеристики

	BRIT-90-170-750/800
Габаритный чертеж	KH 1.9.020
Тип внутренней изоляции	RIP
Тип внешней изоляции	Фарфор
Класс напряжения, кВ	150
Наибольшее рабочее напряжение, кВ	172
Максимальное фазное напряжение, кВ	98
Напряжение грозового испытательного импульса 1.2/50 мкс, кВ	750
Испытательное напряжение 1 мин. промышленной частоты 50 Гц в сухом состоянии/под дождем, кВ	340/290
Номинальный ток, А	800
Ток термической стойкости Ith, кА	20
Ток динамической стойкости Id, кА	50
Интенсивность частичных разрядов при 2*Uф, пКл, не более	2
Полная длина пути утечки, мм, не менее	5350
Разрядное расстояние, мм	1400
Температура окружающей среды	-60ºС... +55ºС
Предельный угол установки к вертикали	0º ... 90º
Испытательная консольная нагрузка 1 мин., Н	4000
Сейсмическая устойчивость по шкале MSK-64, балл	9
Является аналогом вводов:	ГКТII-60-150/800 (ИВУЮ.686352.004); ГМТБ-45-150/630 (2ШЦ.800.077-1); ГМТА-45-150/630 (2ШЦ.800.077-2); ГТТII-45-150/800 (ИВЕЮ.686352.001) ГКТIII-60-172/800 (ИВУЕ.686352.109); ГКПТII-90-150/800 (ИВЕЮ.686352.010) ГКТПIII-60-172/800 (ИВУЕ.686352.209);
Допускается написание номера чертежа в следующей интерпретации:	(английской) KH1.9.020, KH19020, KH 1.9020, KH1.9.020, KH 19.020 (русской) КН 1.9.020, КН19020, КН 1.9020, КН 19020, КН1.9.020, КН 19.020, КН19.020
